LÔ ANILOX TRONG MÁY IN FLEXO

Chức năng lô anilox trong hệ thống cấp mực máy in flexo

Trong tất cả các phương pháp in, quá trình truyền mực là một trong các yếu tố quan trọng nhất, quyết định tới quá trình in và chất lượng tờ in. Hệ thống truyền mực của in flexo gồm hai loại chính: loại có lô máng mực và loại không có lô máng mực. Hệ thống có lô máng mực gồm: máng chứa mực, lô máng mực, lô anilox. Hệ thống không có lô máng mực gồm: máng chứa mực,lô anilox và dao gạt mực, trong đó, máng chứa mực gồm loại hở và loại hộp kín. Trong cả hai loại đều dùng lô anilox, lô này có thể nói là linh hồn, thành phần cốt lõi của phương pháp in flexo. In flexo có thể được phân biệt với các quá trình in khác bởi hệ thống mực của nó. Trong quá trình hoạt động, lô anilox được hệ thống dao gạt hoặc lô cao su gạt hết mực trên bề mặt lô, chỉ để lại lượng mực trong các ô chứa nhỏ (cell) trên lô.

Lô anilox có chức năng cơ bản nhất là định lượng mực truyền trong quá trình in, và nó chỉ ra chính xác của độ dày, quyết định đến sự thống nhất, và đồng đều lớp mực.Sự phát triển của lô anilox tiếp tục là trung tâm của quá trình cải tiến trong in flexo. Các lô anilox khắc bằng laser cho phép sử dụng lưỡi dao gạt, tạo ra hình ảnh đồng nhất khi in sản phẩm và trong thời gian dài. Ngày nay in flexo có thể cạnh tranh với tất cả các quá trình in, phần lớn là do các công nghệ lô anilox hiện đại.

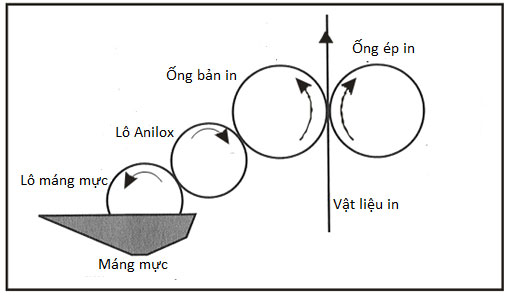

Hình 1: Hệ thống cấp mực hai lô: lô máng mực và lô anilox

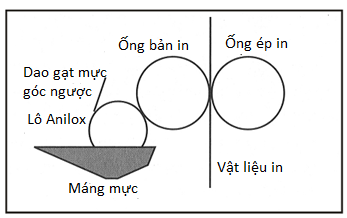

 Hình 2: Hệ thống cấp mực một lô loại máng mực hở:lô anilox và dao gạt mực

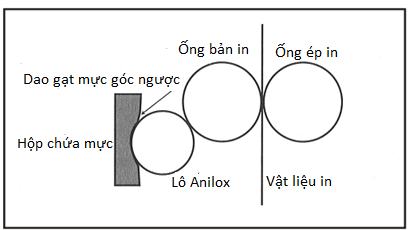

Hình 3: Hệ thống cấp mực một lô loại hộp mực kín: lô anilox và dao gạt mực

Cấu tạo của lô anilox của các loại máy inflexo

Về nguyên tắc cấu tạo, các lô anilox là một ống hình trụ trên bề mặt có các lỗ nhỏ (Cell) chứa mực, thể tích mực in tại lỗ nhỏ (cell) chứa lượng mực thống nhất và được tính theo đơn vị riêng.Ống lô anilox được làm từ kim loại như thép, hoặc hợp kim khác trên bề mặt có thể được mạ crôm hoặc phủ gốm. Các lô anilox có chiều dài và đường kính khác nhau tùy theo kích thước máy in. Trên bề mặt lô anilox có khắc các lỗ nhỏ (cell) có chức năng chứa mực in để truyền lên bản in. Các lỗ chứa mực gồm hai thông số kỹ thuật chính, thể hiện chiều sâu và độ mở, nó rất quan trọng đối với chất lượng in, trong đó có sự đồng đều vùng nền và độ sắc nét của điểm trám trong ảnh tầng thứ. Lô Anilox là thành phần cốt lõi trong hệ thống truyền mực. Chọn một lô anilox thích hợp cho công việc là điều quan trọng để in flexo thành công.

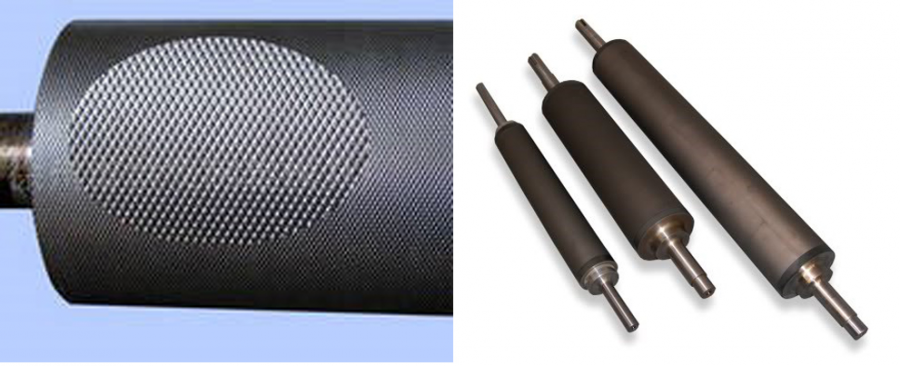

Hình 4: Lô anilox dùng trong in flexo

Cấu tạo lô anilox trong thực tế thường là một ống tròn làm bằng thép trên bề mặt có khắc những lỗ nhỏ hình tháp, tháp cụt, hình nón…được mạ crôm hoặc phủ gốm, xếp theo góc 30o, 45o, 60o. Số lỗ từ 80 – 2000 lỗ/inch. Những lỗ này có hình dạng, kích thước và độ sâu khác nhau để chứa lượng mực khác nhau. Các lô Anilox thường được khắc bằng cơ học hoặc laser,sau khi khắc chúng được mạ đồng xong rồi mạ crom, hoặc phủ gốm tăng độ cứng, tăng tuổi thọ của chúng. Đặc trưng cơ bản của lô anilox gồm các thông số: Tần số ô (screen spacing); Độ rộng ô (cell width); Độ rộng nơi thấp nhất của ô (width of the cell at its lowest point); Độ rộng vách trên của ô (cell wall top width) hay vùng phẳng trên bề mặt lô (land); Độ sâu của ô (cell depth); góc mở của ô (opening angle); Vách cạnh của ô (side wall top) được mô tả tại hình vẽ số 6.

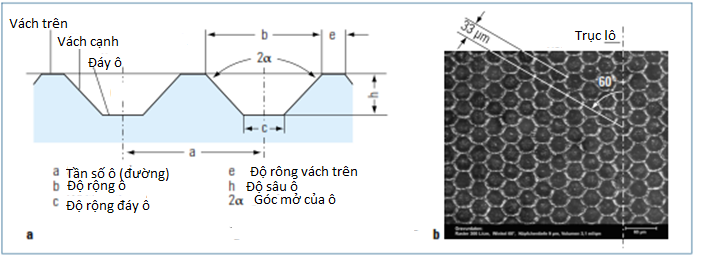

Hình 5: Các thông số của các ô chứa mực (cell)

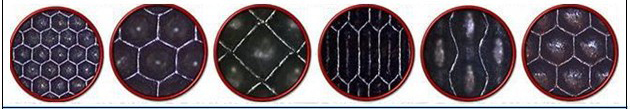

Hình 6: Các ô chứa mực (cell) trong thực tế

Các dạng cơ bản của ô chứa (cell) trên lô anilox

Lô Anilox được khắc với ô chứa nhỏ bé, chúng thường có hình dạng kim tự tháp ngược. Các lô anilox có kích thước khác nhau với  hình dạng khác nhau của ô chứa. Hình dạng cơ bản của ô chứa (cell)lô anilox là: hình tháp (pyramid) và hình tháp cụt (quad); hình lục giác (hexagonal) hoặc lục giác cụt (quad hex);hình xoắn ốc (trihelical line); hình kênh dẫn (channelox).

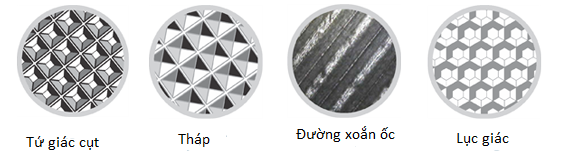

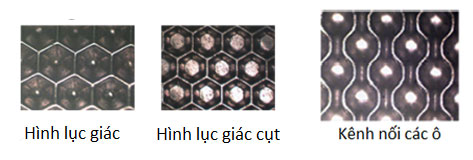

Hình 7: Các loại hình dạng ô(cell) trên lô anilox

Dạng hình kim tự tháp.

 Lô Anilox với ô chứa hình kim tự tháp đảo ngược được khuyên dùng cho tất cả các loại mực in flexo cũng như phủ vecni.

Dạng hình tứ giác cụt.

Lô Anilox với các ô chứa hình tứ giác cụt có khối lượng của mực in nhiều hơn so với các ô hình kim tự tháp ngược. Những ô này thường được sử dụng với lưỡi dao góc ngược.

Dạng hình lục giác và lục giác cụt: Loại này có đặc điểm giống như hình tứ giác, tuy nhiên loại lục giác trên cùng một diện tích chứa được nhiều ô hơn.

Dạng hình xoắn ốc.

Loại lô hình dạng xoắn ốc được sử dụng để áp dụng phủ keo có độ nhớt cao. Đây là loại lô anilox có thể được sử dụng có hoặc không có dao gạt góc ngược.

Dạng hình kênh nối:

Loại lô này các ô có thể có các hình dạng khác nhau, chỉ khác trên bề mặt giữa các ô có các rãnh (chanel) nối các ô với nhau nhằm mục đích tạo thuận lợi cho mực vào và ra tại các ô trong lúc in.
